TD VLAN

Imprimantes partagées et Internet

• Les premières imprimantes étaient connectées directement à un poste (ou à un serveur) et étaient ensuite partagées sur le réseau local.
  L'arrivée des imprimantes réseaux, des copieurs numériques, puis d'Internet a conduit les entreprises à interconnecter les réseaux des services pour permettre la mutualisation des matériels du réseau et l'accès à Internet.

Travail à réaliser

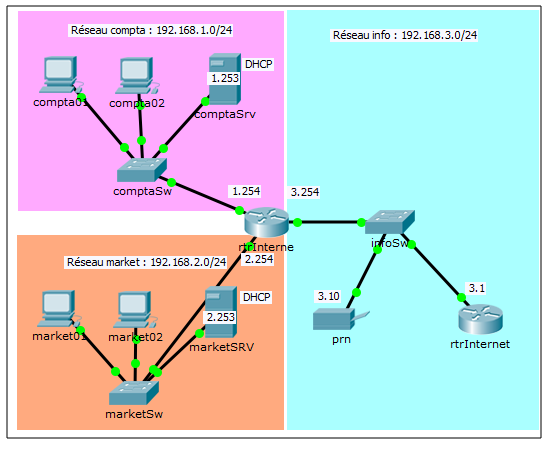

• Compléter le réseau de l'introduction afin de reproduire le réseau suivant

• Le routeur possède 3 interfaces (il faut donc en rajouter une)
• Le routeur internet est ici simplifié car l'objectif n'est pas de simuler l'accès à Internet mais de s'intéresser au réseau interne uniquement
• Après avoir affecté toutes les adresses IP statiques, il faut modifier la configuration des serveurs DHCP pour permettre le routage.

Vérifications

• Votre réseau est fonctionnel si tous les postes peuvent joindre l'imprimante et la patte interne du routeur Internet.
• Attention, la passerelle par défaut du routeur Internet est située quelque part sur Internet. Pour répondre aux postes des services, il faut plusieurs routes statiques.
