Routage et DHCP sous Linux ( à télécharger sur vore clé USB )

Deux routeurs

Objectif

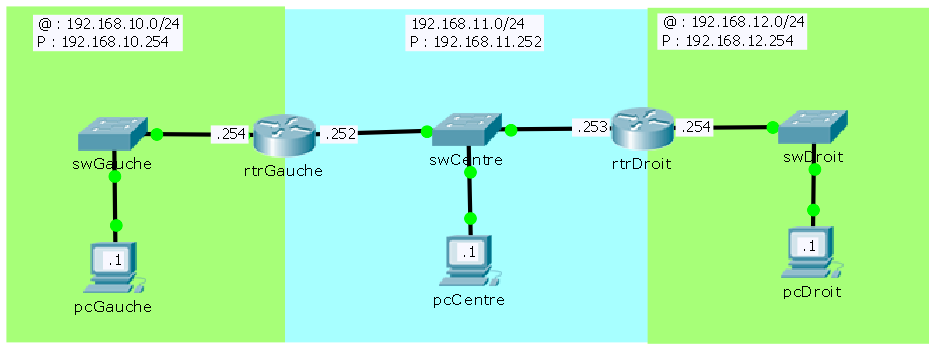

Complétez le réseau précédent pour obtenir :

Consignes

• Créer pcDroit en prenant soin de le connecter à un nouveau commutateur virtuel appelé swDroit.
• Créer rtrDroit directement avec deux interfaces réseau (la première connectée à swCentre et la seconde connectée à swDroit). Ne pas oublier d'activer le routage !
• Vérifier que pcDroit peut joindre les deux pattes de rtrDroit.
• Vérifier que pcCentre peut joindre la patte de gauche de rtrDroit.

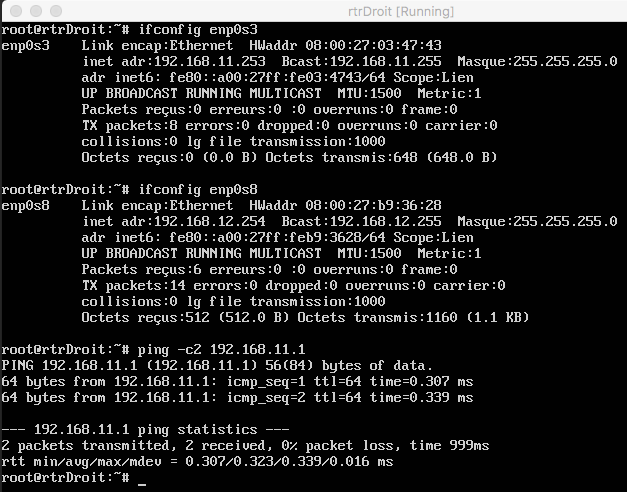

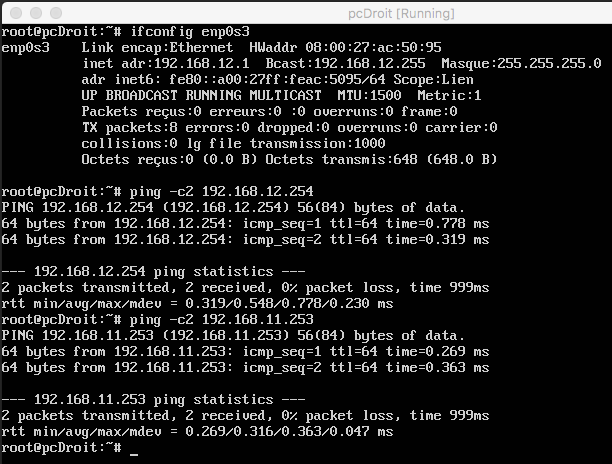

Captures

Difficultés

• Faire communiquer pcCentre avec pcDroit.
• Faire communiquer pcGauche avec pcDroit.

Rappels

• Il n'est pas possible d'affecter plusieurs passerelles par défaut à pcCentre.

Il est possible d'ajouter des routes statiques dans un routeur.
Voici la commande à utiliser à la fin du fichier /etc/network/interfaces :
up route add -net <IPd>/<mask> gw <IPnext>
Remarques :

• <IPd> est à remplacer par l'adresse du réseau de destination c'est donc une adresse de reseau pas d'un poste elle se termine par 0 dans notre cas;
• <mask> est à remplacer par le masque du réseau au format CIDR i.e. /X avec X entier.
• <ipnext> est à remplacer par l'adresse d'une interface de routeur (next hope)


Pour vérifier la prise en compte des routes :
ip route show

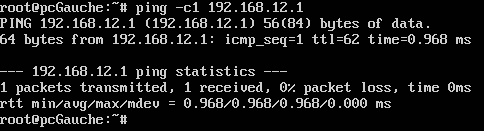

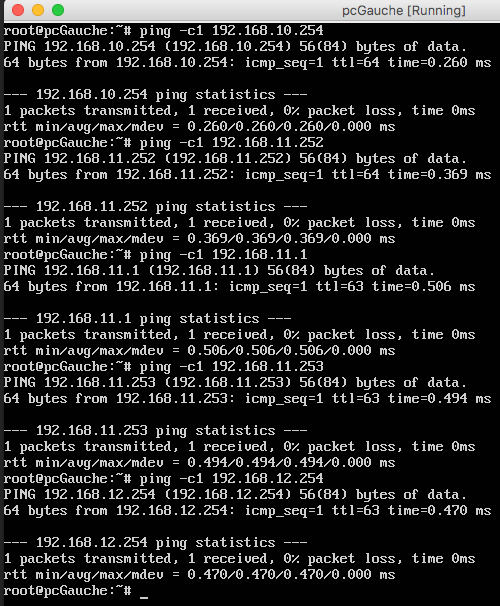

Capture finale
