Adressage physique et logique

L'objectif de l'exercice est de comprendre l'utilité du masque de sous-réseau.

Premier réseau d'étude

Reproduire le réseau présenté ci-dessous :

En mode Simulation, ne conserver que ARP et ICMP puis depuis le "Command Prompt" de PC1, saisir : ping 192.168.1.1

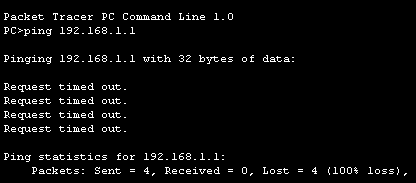

Vous devez obtenir :

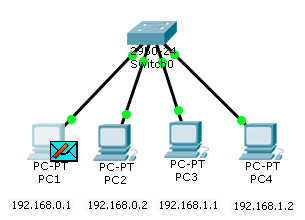

A la fin de la simulation, après 4 PDU ICMP,  vous obtenez l'écran suivant :

Question n°1 : Que s'est-il passé ? pourquoi aucun message ICMP n'est parti de PC 1

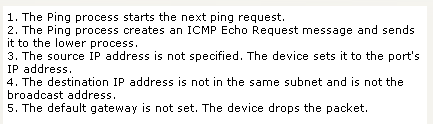

Pour vous aidez à répondre observez le contenu d'une PDU ICMP :

La ligne 4 indique que l'adresse IP de destination n'est pas sur le même sous-réseau. Comment l'hôte à-t-il fait pour déterminer que les deux postes ne sont pas sur le même sous réseau ?

L'expéditeur (192.168.0.1) commence par découper son IP en deux parties : réseau et poste. Pour cela il utilise le masque de réseau

192.168.0.1 (255.255.255.0) <=> 192.168.0.1/24 donc réseau  192.168.0 et poste 1.

Il fait ensuite de même avec l'adresse du destinataire. Pour cela il a besoin du masque du destinataire qu'il ne connait pas ! Il ne connaît que son IP. Plutôt que de déduire le masque par défaut du destinataire (c'était une possibilité) il utilise son propre masque (étrange non ?).

192.168.1.1 (255.255.255.0) <=> 192.168.1.1/24 donc réseau 192.168.1 et poste 1.

Il compare ensuite les deux réseaux, s'ils sont identiques il continue la création de la PDU (exercice 1) sinon ...

Question n°2 : D'après la capture précédente, déduire ce qu'il fait avant de détruire  le paquet (la PDU) ?

Dans cette exemple, les masques des deux postes issus de réseaux différents sont identiques (255.255.255.0) qu'en est-il avec des masques différents.

Deuxième réseau d'étude

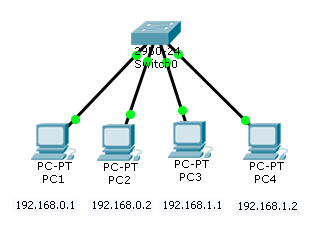

Reproduire le réseau présenté ci-dessous :

Cette fois les masques par défaut sont différents /24 pour les deux premiers postes et /16 pour les deux autres.

Question n°3 : En suivant le raisonnement précédent, déduire ce que fera l'hôte et vérifier sur Packet Tracer votre théorie.

Pour que deux postes appartenant à des réseaux différents communiquent, il faut utiliser un autre matériel que nous étudierons plus tard, le routeur.

Communications multiples sur un commutateur

A partir de la simulation précédente, en mode simulation, préparer deux ping en parallèle :

• ping 192.168.0.2 depuis PC1
• ping 172.16.0.2 depuis PC3

Valider les deux ping et lancer la capture en ne conservant que le protocole ICMP.

Question n°4 : Au niveau du commutateur que se passe-t-il ? Quelle différence avec un hub ?
